Opis
Glavne dimenzije i podaci o performansama
- d: 60 mm (Prečnik otvora)
- D: 150 mm (Spoljni prečnik)
- B: 35 mm (Širina)
- Cr: 126.000 N (Osnovna dinamička nosivost, radijalna)
- C0r: 93.000 N (Osnovna statička nosivost, radijalna)
- Cur: 6.200 N (Granica zamornog opterećenja, radijalna)
- nG: 7.800 1/min (Granična brzina)
- nϑr: 3.950 1/min (Referentna brzina)
- ≈m: 3,14 kg (Težina)

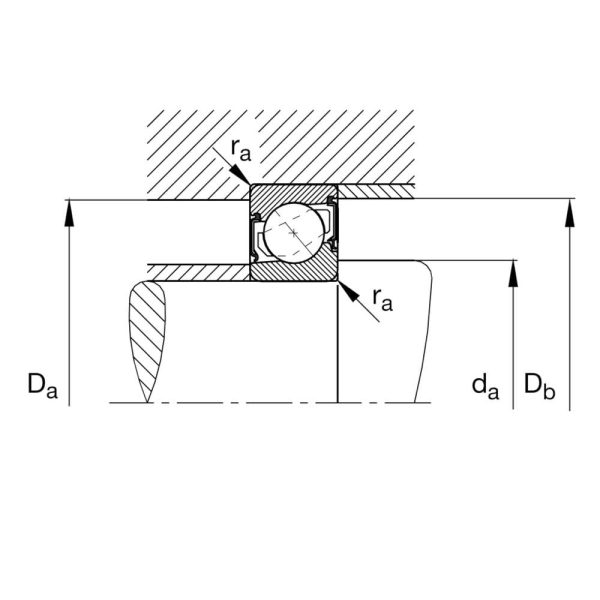

Montažne dimenzije
- da min: 74 mm (Minimalni prečnik rukavca osovine)
- Da max: 136 mm (Maksimalni prečnik rukavca kućišta)
- Db max: 141 mm (Maksimalni prečnik rukavca kućišta)
- ra max: 2,1 mm (Maksimalni radijus zaobljenja osovine)
- ra1 max: 1 mm (Maksimalni radijus zaobljenja kućišta)
Dimenzije
- rmin: 2,1 mm (Minimalna dimenzija skošenja)
- r1 min: 1,1 mm (Minimalna dimenzija skošenja)
- D1: 119,62 mm (Prečnik ramena na širokoj strani spoljnog prstena)
- d1: 102,26 mm (Prečnik ramena na širokoj strani unutrašnjeg prstena)
- a: 63,7 mm (Rastojanje između vrhova pritisnih konusa)
- α: 40 ° (Kontaktni ugao)
Raspon temperature
- Tmin: -30 °C (Minimalna radna temperatura)
- Tmax: 150 °C (Maksimalna radna temperatura)
