Opis
Glavne dimenzije i podaci o performansama
- d: 65 mm (Unutrašnji prečnik podloške vratila)
- D: 140 mm (Spoljašnji prečnik podloške kućišta)
- T2: 79 mm (Visina)
- Ca: 160.000 N (Osnovna dinamička nosivost, aksijalna)
- C0a: 360.000 N (Osnovna statička nosivost, aksijalna)
- Cua: 15.500 N (Granica zamornog opterećenja, aksijalna)
- nG: 2.460 1/min (Granična brzina)
- nϑr: 4.350 1/min (Referentna brzina)
- ≈m: 4,688 kg (Težina)

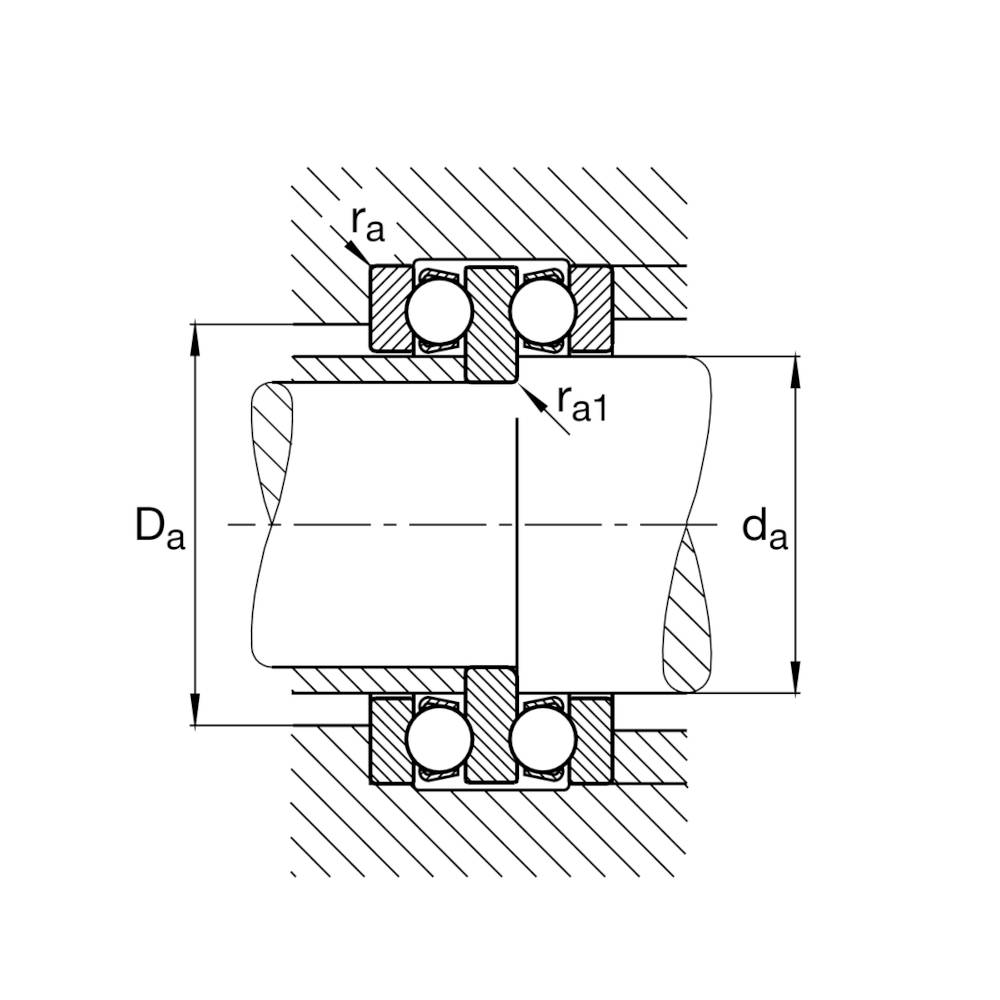

Montažne dimenzije
- da max: 80 mm (Maksimalni prečnik ramena vratila)
- Da max: 104 mm (Maksimalni prečnik ramena kućišta)
- ra max: 1,5 mm (Maksimalni radijus zaobljenja)
- ra1 max: 1 mm (Maksimalni radijus zaobljenja)

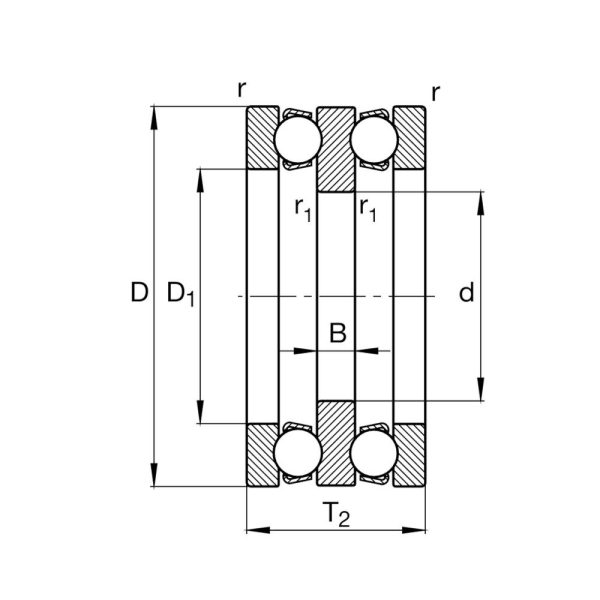

Dimenzije
- D1: 82 mm (Unutrašnji prečnik podloške kućišta)
- B: 18 mm (Visina podloške vratila)
- rmin: 1,5 mm (Minimalna dimenzija skošenja)
- r1 min: 1 mm (Minimalna dimenzija skošenja)
Temperaturni opseg
- Tmin: -30 °C (Minimalna radna temperatura)
- Tmax: 150 °C (Maksimalna radna temperatura)
Faktori proračuna
- A: 0,79 (Faktor minimalnog opterećenja)
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
