Opis
Glavne dimenzije i podaci o performansama
- d: 12 mm – Unutrašnji prečnik podloške vratila
- D: 28 mm – Spoljašnji prečnik podloške kućišta
- T: 11 mm – Visina
- Ca: 13.200 N – Osnovna dinamička nosivost, aksijalna
- C0a: 19.000 N – Osnovna statička nosivost, aksijalna
- Cua: 870 N – Granica zamornog opterećenja, aksijalna
- nG: 11.300 1/min – Granična brzina
- nϑr: 16.900 1/min – Referentna brzina
- ≈m: 30 g – Težina

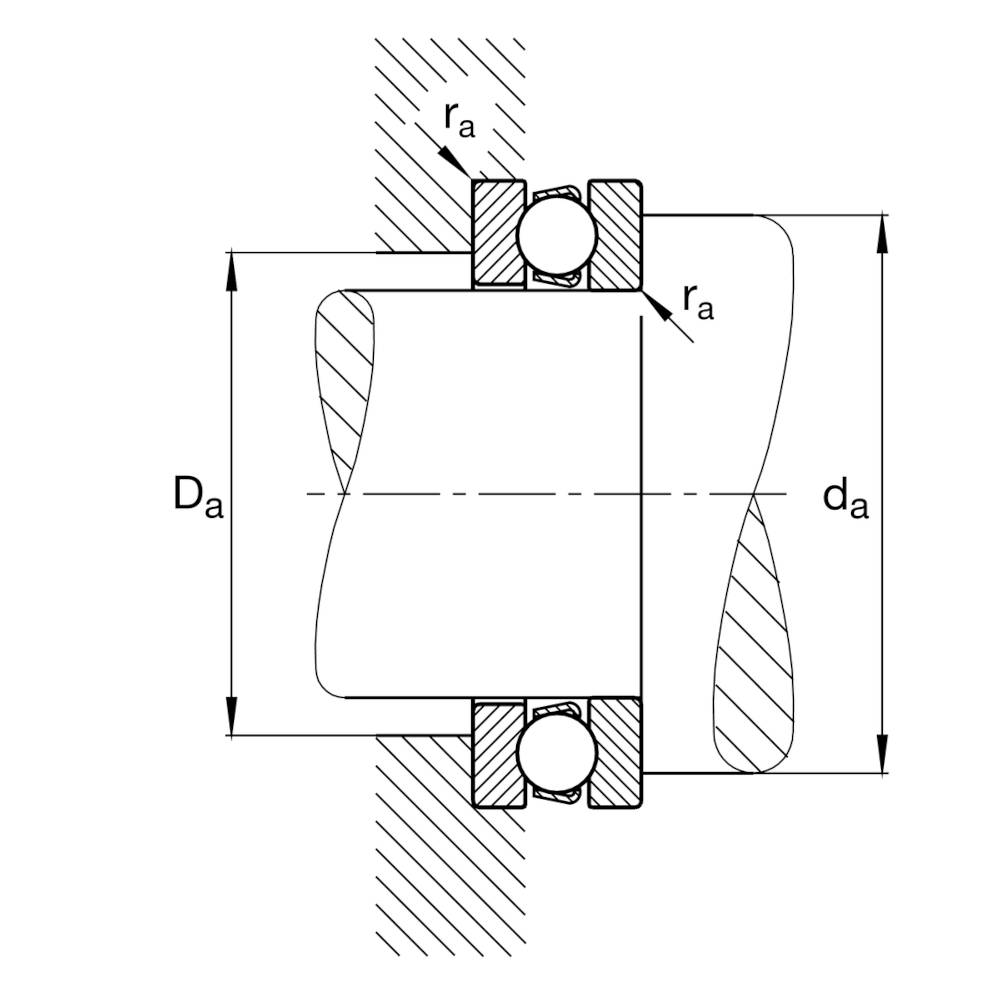

Montažne dimenzije
- da min: 22 mm – Minimalni prečnik ramena vratila
- Da max: 18 mm – Maksimalni prečnik ramena kućišta
- ra max: 0,6 mm – Maksimalni zaobljeni radijus

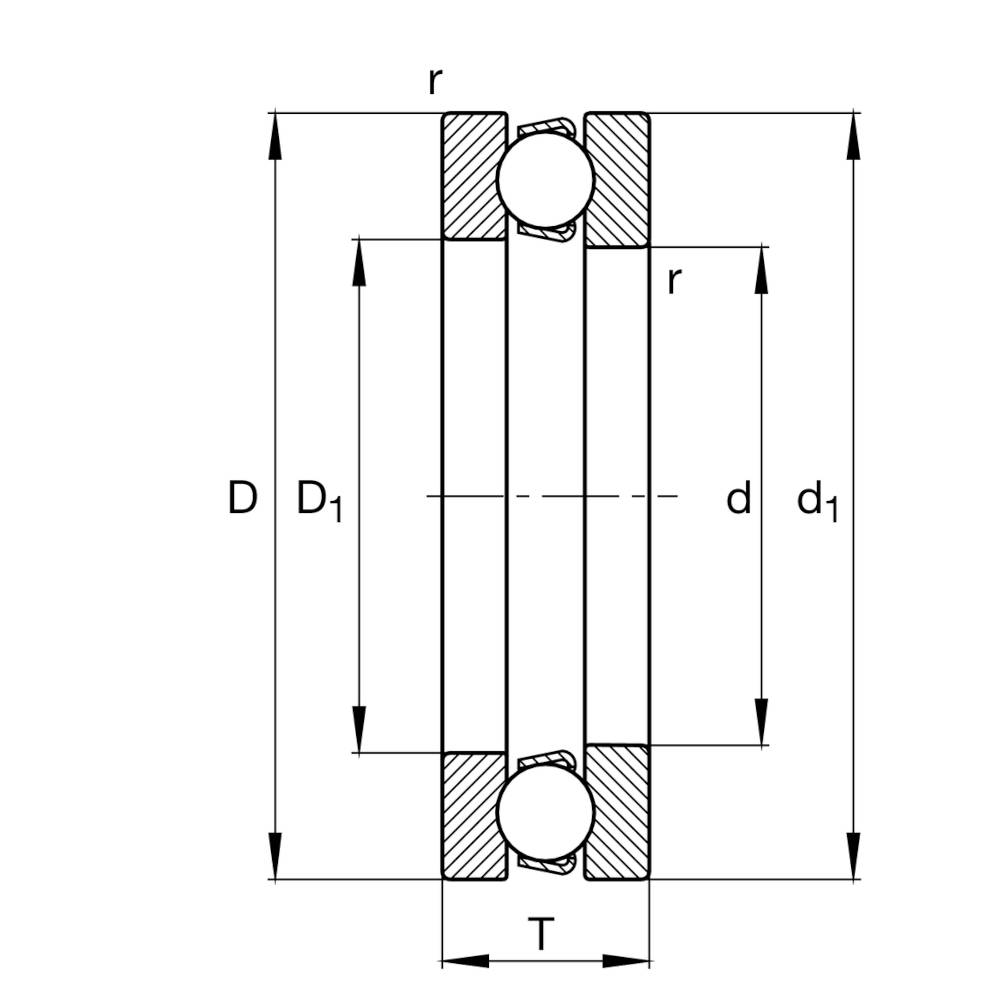

Dimenzije
- rmin: 0,6 mm – Minimalna dimenzija skošenja
- D1: 14 mm – Unutrašnji prečnik podloške kućišta
- d1: 28 mm – Spoljašnji prečnik podloške vratila
Temperaturni opseg
- Tmin: -30 °C – Minimalna radna temperatura
- Tmax: 150 °C – Maksimalna radna temperatura
Faktori proračuna
- A: 0,002 – Faktor minimalnog opterećenja
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
