Opis

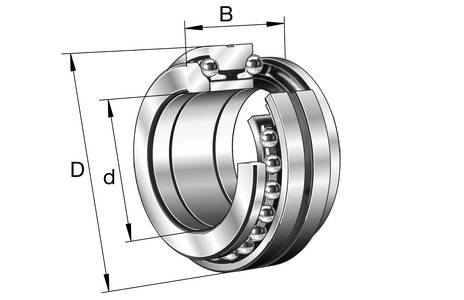

Glavne dimenzije i podaci o performansama
- d – 100 mm – Prečnik unutrašnjeg prstena (rupa ležaja)
- D – 150 mm – Spoljašnji prečnik
- B – 60 mm – Širina
- C – 30 mm – Širina spoljašnjeg prstena
- Ca – 68.000 N – Osnovna dinamička nosivost, aksijalna
- C0a – 229.000 N – Osnovna statička nosivost, aksijalna
- Cua – 18.800 N – Granica zamorne čvrstoće, aksijalna
- nG Grease – 3.800 1/min – Granična brzina podmazivanja mašću
- nG Oil – 5.000 1/min – Granična brzina podmazivanja uljem
- ≈m – 3,165 kg – Težina

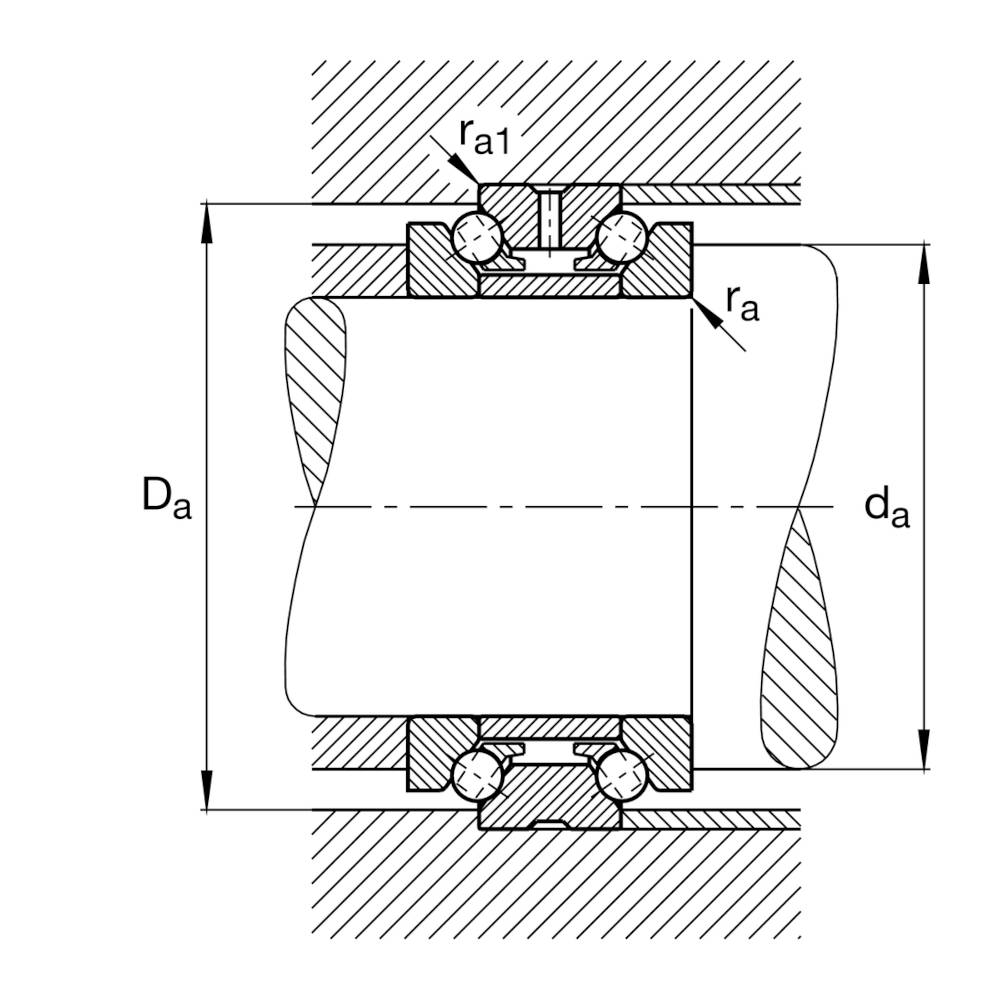

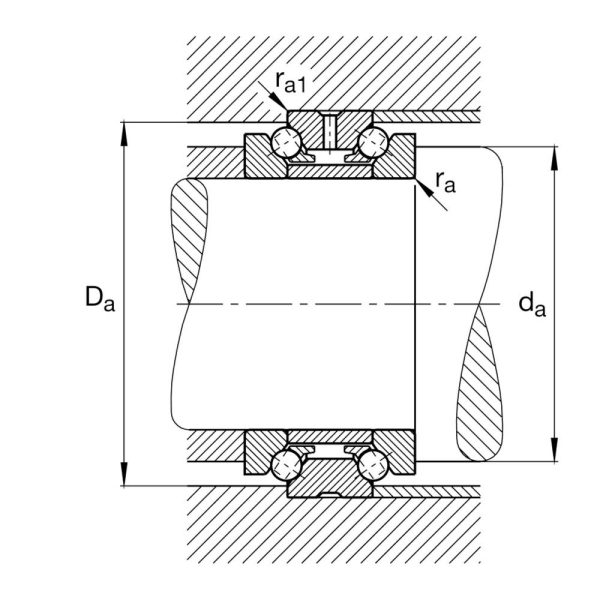

Montažne dimenzije
- da – 120,5 mm – Prečnik oslonca na vratilu
- da – h12 – Tolerancija prečnika oslonca na vratilu
- Da – 140,5 mm – Prečnik oslonca na kućištu
- Da – H12 – Tolerancija prečnika oslonca na kućištu
- ra max – 1,5 mm – Maksimalni radijus zaobljenja
- ra1 max – 0,3 mm – Maksimalni radijus zaobljenja
- α – 60 ° – Kontaktni ugao
- a – 249,5 mm – Rastojanje između vrhova konusnih površina pritiska

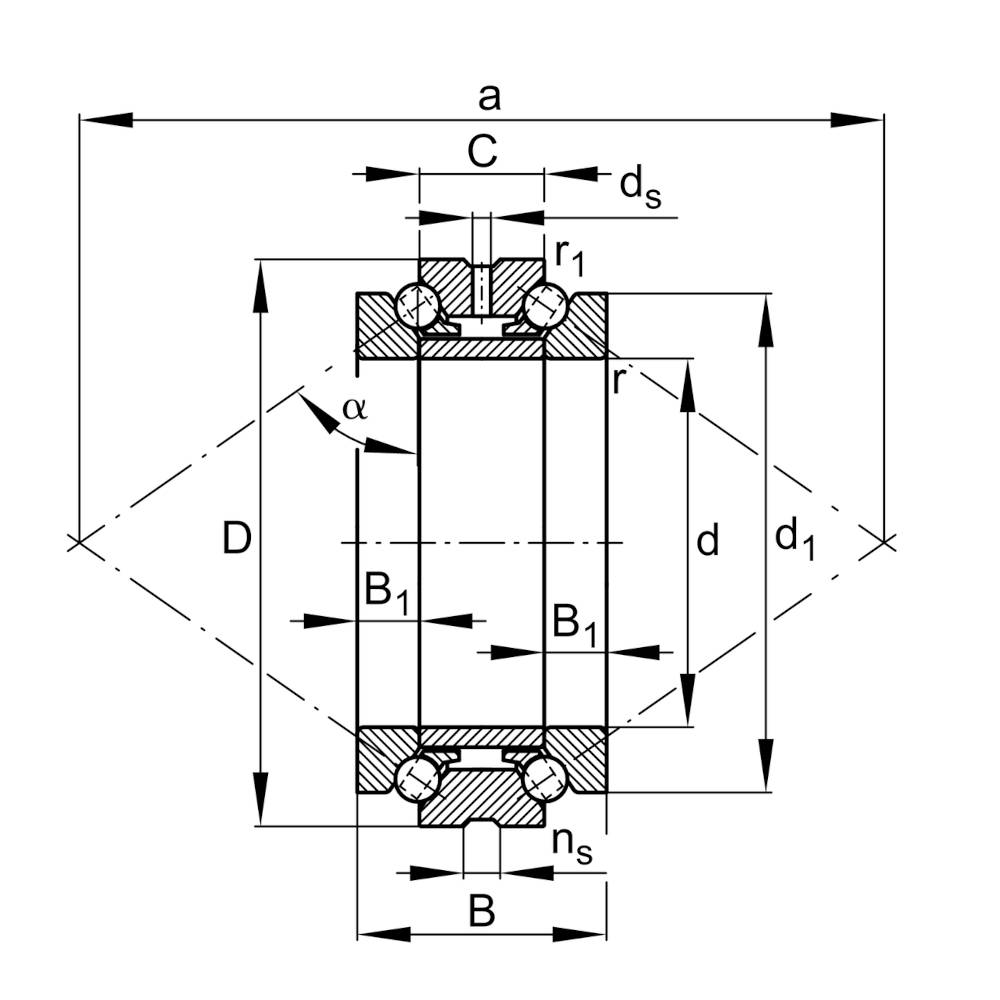

Dimenzije
- d1 – 133 mm – Prečnik rebra podloške vratila
- B1 – 15 mm – Visina talasaste podloške
- rmin – 1,5 mm – Minimalna dimenzija skošenja
- r1 min – 0,3 mm – Minimalna dimenzija skošenja
- ds – 4,8 mm – Prečnik otvora za podmazivanje
- ns – 9,5 mm – Širina kanala za podmazivanje
Temperaturni opseg
- Tmin – -30 °C – Minimalna radna temperatura
- Tmax – 150 °C – Maksimalna radna temperatura
Dodatne informacije
- ca – 843 N/µm – Aksijalna krutost
- KaE – 1.956 N – Sila odvajanja
- Fv – 685 N – Sila predopterećenja
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
