Opis

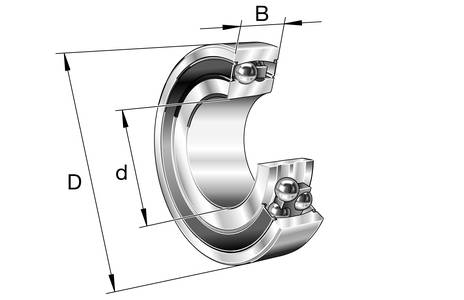

Glavne dimenzije i podaci o performansama
- d: 17 mm – Prečnik otvora
- D: 40 mm – Spoljašnji prečnik
- B: 16 mm – Širina
- Cr: 8.100 N – Osnovna dinamička nosivost, radijalna
- C0r: 2.010 N – Osnovna statička nosivost, radijalna
- Cur: 128 N – Granica zamorne čvrstoće, radijalna
- nG: 12.100 1/min – Granična brzina
- ≈m: 0,095 kg – Težina
Montažne dimenzije
- da min: 21,2 mm – Minimalni prečnik oslonca vratila
- Da max: 35,8 mm – Maksimalni prečnik oslonca kućišta
- ra max: 0,6 mm – Maksimalni radijus zaobljenja
- rmin: 0,6 mm – Minimalna dimenzija skošenja
Dimenzije
- D1: 32,04 mm – Prečnik oslonca spoljašnjeg prstena
- D2: 34,25 mm – Kalibarski prečnik spoljašnjeg prstena
- d1: 23,7 mm – Prečnik oslonca unutrašnjeg prstena
- d2: 21,57 mm – Kalibarski prečnik unutrašnjeg prstena
Temperaturni opseg
- Tmin: -20 °C – Minimalna radna temperatura
- Tmax: 100 °C – Maksimalna radna temperatura
Faktori proračuna
- e: 0,33 – Granična vrednost Fa/Fr za primenu različitih vrednosti faktora X i Y
- Y1: 1,93 – Dinamički aksijalni faktor opterećenja
- Y2: 2,98 – Dinamički aksijalni faktor opterećenja
- Y0: 2,02 – Statički aksijalni faktor opterećenja
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
