Opis

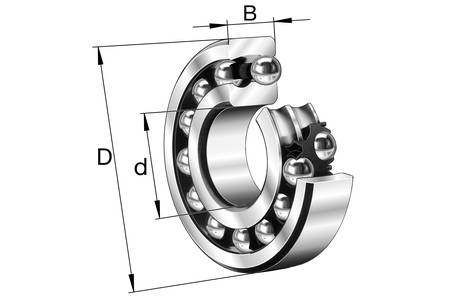

Glavne dimenzije i podaci o performansama
- d (Prečnik otvora): 25 mm
- D (Spoljašnji prečnik): 52 mm
- B (Širina): 15 mm
- Cr (Osnovna dinamička nosivost, radijalna): 12.300 N
- C0r (Osnovna statička nosivost, radijalna): 3.300 N
- Cur (Granica zamorne nosivosti, radijalna): 209 N
- nG (Granična brzina): 15.500 1/min
- nϑr (Referentna brzina): 13.400 1/min
- ≈m (Težina): 0,131 kg

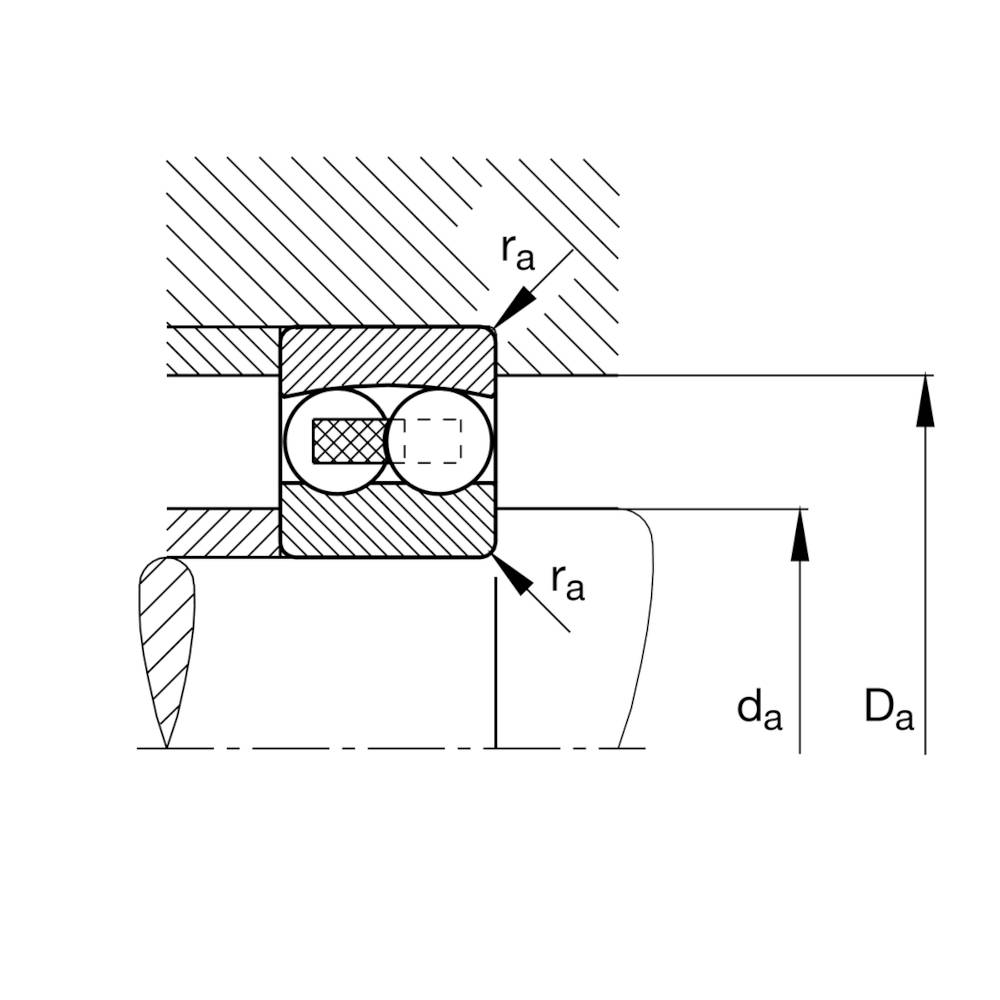

Montažne dimenzije
- da min (Minimalni prečnik ramena vratila): 30,6 mm
- da max (Maksimalni prečnik ramena vratila): 32 mm
- Da max (Maksimalni prečnik ramena kućišta): 46,4 mm
- db min (Minimalni prečnik šupljine stezne čaure): 28 mm
- Ba min (Minimalna širina šupljine stezne čaure): 5 mm
- ra max (Maksimalni zaobljeni radijus): 1 mm

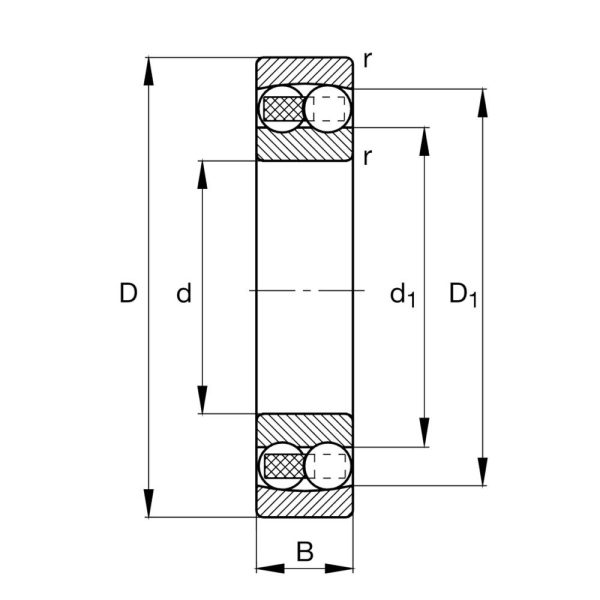

Dimenzije
- rmin (Minimalna mera zakošenosti): 1 mm
- D1 (Prečnik ramena spoljašnjeg prstena): 43,6 mm
- d1 (Prečnik ramena unutrašnjeg prstena): 33,3 mm
Temperaturni opseg
- Tmin (Minimalna radna temperatura): -30 °C
- Tmax (Maksimalna radna temperatura): 120 °C
Faktori proračuna
- e (Granična vrednost Fa/Fr za primenu različitih vrednosti faktora X i Y): 0,27
- Y1 (Dinamički aksijalni faktor opterećenja): 2,36
- Y2 (Dinamički aksijalni faktor opterećenja): 3,65
- Y0 (Statički aksijalni faktor opterećenja): 2,47
Dodatne informacije
- H205: Stezna čaura
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
