Opis

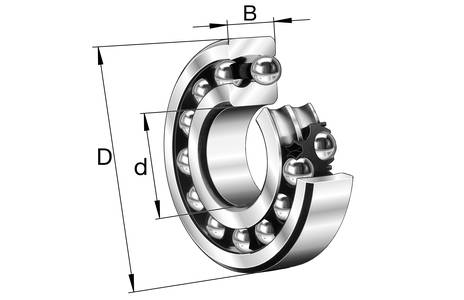

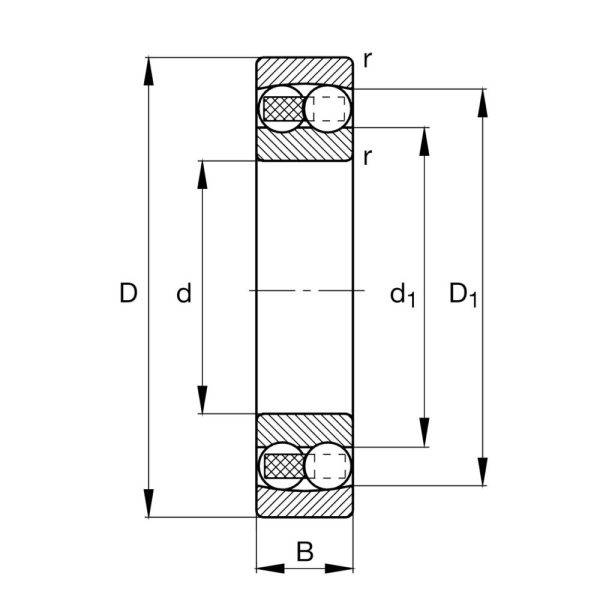

Glavne Dimenzije i Podaci o Performansama
- d: 15 mm – Prečnik otvora (unutrašnjeg prstena)
- D: 35 mm – Spoljašnji prečnik (spoljašnjeg prstena)
- B: 11 mm – Širina
- Cr: 7.700 N – Osnovna dinamička nosivost, radijalna
- C0r: 1.750 N – Osnovna statička nosivost, radijalna
- Cur: 111 N – Granica zamorne čvrstoće, radijalna
- nG: 23.800 1/min – Granična brzina
- nϑr: 19.100 1/min – Referentna brzina
- ≈m: 0,047 kg – Težina

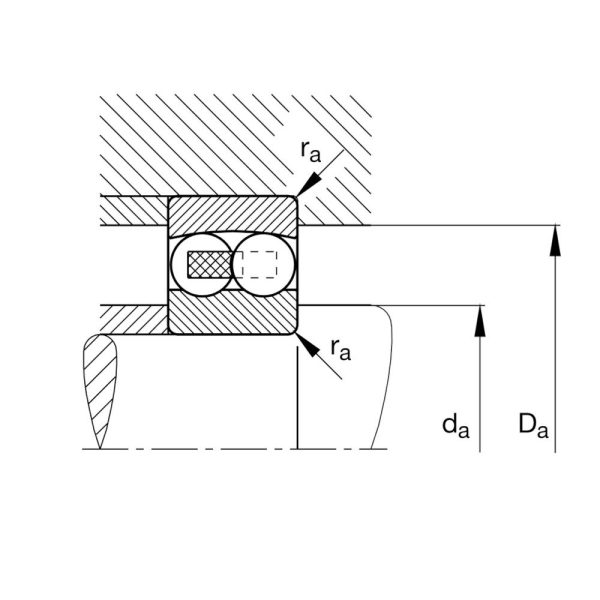

Montažne Dimenzije
- da min: 19,2 mm – Minimalni prečnik oslonca vratila
- Da max: 30,8 mm – Maksimalni prečnik oslonca kućišta
- ra max: 0,6 mm – Maksimalni radijus zaobljenja
- rmin: 0,6 mm – Minimalna zakošena ivica
- D1: 28,79 mm – Prečnik oslonca spoljašnjeg prstena
- d1: 20,15 mm – Prečnik oslonca unutrašnjeg prstena
Temperaturni Opseg
- Tmin: -30 °C – Minimalna radna temperatura
- Tmax: 120 °C – Maksimalna radna temperatura
Faktori za Proračun
- e: 0,34 – Granična vrednost Fa/Fr za primenu različitih vrednosti faktora X i Y
- Y1: 1,86 – Dinamički aksijalni faktor opterećenja
- Y2: 2,88 – Dinamički aksijalni faktor opterećenja
- Y0: 1,95 – Statički aksijalni faktor opterećenja
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
