Opis

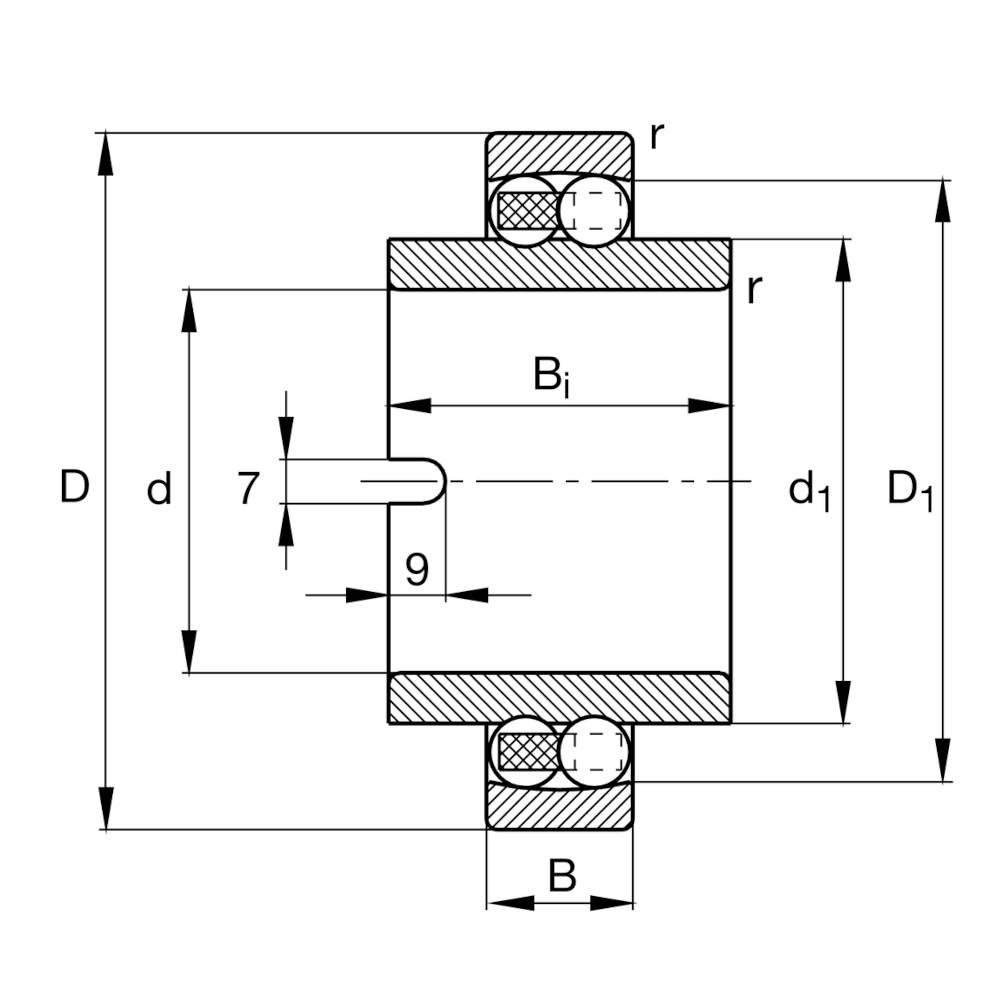

Glavne Dimenzije i Podaci o Performansama
- d: 35 mm – Prečnik otvora (unutrašnjeg prstena)
- D: 72 mm – Spoljašnji prečnik (spoljašnjeg prstena)
- B: 17 mm – Širina spoljašnjeg prstena
- Bi: 52 mm – Širina unutrašnjeg prstena
- Cr: 16.000 N – Osnovna dinamička nosivost, radijalna
- C0r: 5.100 N – Osnovna statička nosivost, radijalna
- Cur: 325 N – Granica zamorne čvrstoće, radijalna
- nG: 11.600 1/min – Granična brzina
- nϑr: 9.800 1/min – Referentna brzina
- ≈m: 0,54 kg – Težina

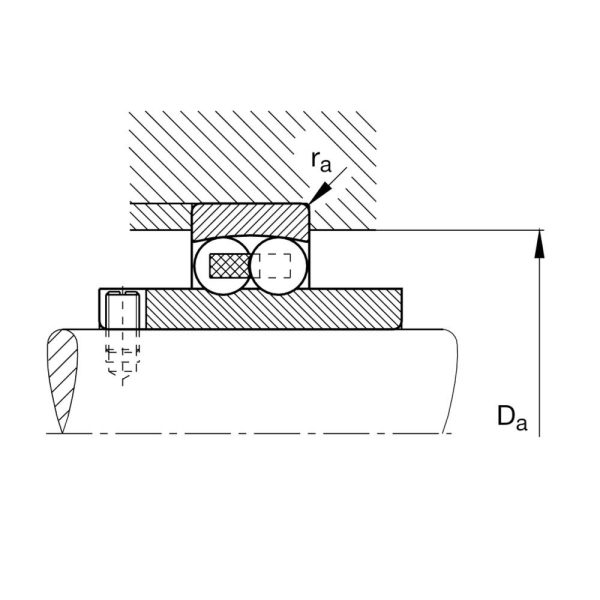

Montažne Dimenzije
- Da max: 65 mm – Maksimalni prečnik oslonca kućišta
- ra max: 1 mm – Maksimalni radijus zaobljenja oslonca
- rmin: 1,1 mm – Minimalna zakošena ivica
- D1: 59,08 mm – Prečnik oslonca spoljašnjeg prstena
- d1: 47,7 mm – Prečnik oslonca unutrašnjeg prstena
- b: 7 mm – Širina žljeba za osigurač
- t: 9 mm – Visina žljeba za osigurač
Temperaturni Opseg
- Tmin: -30 °C – Minimalna radna temperatura
- Tmax: 120 °C – Maksimalna radna temperatura
Faktori za Proračun
- e: 0,22 – Granična vrednost Fa/Fr za primenu različitih vrednosti faktora X i Y
- Y1: 2,81 – Dinamički aksijalni faktor opterećenja
- Y2: 4,35 – Dinamički aksijalni faktor opterećenja
- Y0: 2,94 – Statički aksijalni faktor opterećenja
Napomena : ukoliko ovo nije lager koji Vam treba, probajte pretragu po dimenzijama sa linka : https://velemajstor.com/kotrljajuci_lezajevi.html
