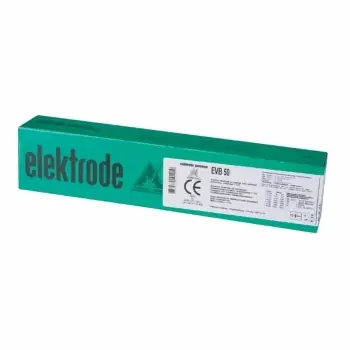

Elektroda EVB 50 fi 4,00

Opis

Elektroda EVB 50 fi 4,00 mm je jedna od najčešće korišćenih i svestranih obloženih elektroda za ručno elektrolučno zavarivanje (MMA – Manual Metal Arc / REL – Ručno ElektroLučno zavarivanje). Spada u grupu bazičnih elektroda, što znači da ima izuzetna mehanička svojstva i pogodna je za zavarivanje kritičnih konstrukcija.

Glavne Karakteristike i Namena

• Proces Zavarivanja: Ručno elektrolučno zavarivanje (MMA / REL).
• Prečnik Elektrode: 4,00 mm. Ovaj prečnik je standardan za zavarivanje debljih materijala i za radove koji zahtevaju veći unos materijala i veću produktivnost. Često se koristi u proizvodnji, montaži i popravkama.
• Tip Obloge: Bazična obloga. Ovo je ključna karakteristika. Bazične elektrode sadrže kalcijum karbonat i fluorspar, što rezultira stabilnim lukom, niskim sadržajem vodonika u zavaru i odličnim mehaničkim svojstvima.
• Vrsta Struje: Pogodna za jednosmernu struju (DC+), gde je elektroda priključena na pozitivni pol. Mnoge moderne EVB 50 elektrode mogu se koristiti i sa naizmeničnom strujom (AC), ali DC+ se preporučuje za najbolje rezultate (stabilnost luka, manje prskanja, dublji prodor).
• Materijali za Zavarivanje: Primenjuje se za zavarivanje nelegiranih i niskolegiranih čelika visoke čvrstoće, uključujući:
  • Konstrukcijski čelici (npr. S235, S275, S355 – uključujući finozrnate čelike).
  • Kotlovski limovi.
  • Cevi.
  • Čelici povišene čvrstoće sa granicom tečenja do 460 MPa.
  • Materijali koji zahtevaju visoku žilavost na niskim temperaturama.
• Položaji Zavarivanja: Izuzetno svestrana, može se koristiti u svim položajima zavarivanja (PA, PB, PC, PD, PE, PF).

Hemijski Sastav Metala Zavara (Tipične Vrednosti, % mase)

Hemijski sastav zavarenog metala je optimizovan za postizanje visokih mehaničkih svojstava i otpornosti na pukotine.

• Ugljenik (C): 0.05 – 0.12% (kontrolisan radi balansa između čvrstoće i duktilnosti).
• Silicijum (Si): 0.30 – 0.60% (deoksidans, poboljšava kvalitet zavara).
• Mangan (Mn): 1.00 – 1.50% (deoksidans, povećava čvrstoću i žilavost).
• Fosfor (P): Max 0.025% (nizak sadržaj za sprečavanje krtosti).
• Sumpor (S): Max 0.025% (nizak sadržaj za sprečavanje “vrućih prslina”).

Mehanička Svojstva Zavarenog Metala (Tipične Vrednosti)

Ova elektroda pruža izvanredna mehanička svojstva, što je čini pogodnom za najzahtevnije primene.

• Zatezna čvrstoća (Rm): 500 – 640 N/mm² (MPa).
• Granica tečenja (Rp0.2): 420 – 520 N/mm² (MPa).
• Izduženje (A5): ≥ 24% (visoko izduženje ukazuje na odličnu duktilnost).
• Udarna žilavost (Charpy V-notch Impact Value):
  • Na +20°C: ≥ 150 J (Džula)
  • Na 0°C: ≥ 120 J
  • Na -20°C: ≥ 47 J (ovo je standardni zahtev za mnoge konstrukcije)
  • Na -40°C: ≥ 30 J (često je i na nižim temperaturama i dalje dobra žilavost)
• Sadržaj vodonika u zavaru (HDM): ≤ 5 ml/100g (izuzetno nizak, što sprečava pojavu “hladnih pukotina” izazvanih vodonikom).

Preporučeni Parametri Zavarivanja

• Jačina Struje Zavarivanja: Za fi 4,00 mm, preporučeni opseg je obično 140 – 190 A.
• Sušenje Elektrode: Obavezno sušenje elektroda pre upotrebe. Bazične elektrode su izuzetno higroskopne. Preporučeni uslovi sušenja su 300 – 350°C u trajanju od 2 sata. Nakon sušenja, elektrode se čuvaju u grejnim kontejnerima (quiverima) na oko 100°C kako bi se sprečila ponovna apsorpcija vlage.
• Položaji Zavarivanja: Svi položaji, uz adekvatnu veštinu zavarivača.

Standardi i Klasifikacija

Elektroda EVB 50 je klasifikovana prema međunarodnim standardima:

• EN ISO 2560-A: E 42 4 B 42 H5 (ili slično, zavisno od tačnih vrednosti udarne žilavosti i vodonika)
  • E: Elektrolučna elektroda
  • 42: Minimalna granica tečenja 420 N/mm²
  • 4: Minimalna udarna žilavost 47 J na -40°C
  • B: Bazična obloga
  • 4: Položaji zavarivanja (svi)
  • 2: Tip struje (AC/DC)
  • H5: Sadržaj vodonika ≤ 5 ml/100g
• AWS A5.1: E7018
  • E: Elektrolučna elektroda
  • 70: Minimalna zatezna čvrstoća 70 ksi (oko 480 MPa)
  • 1: Položaji (svi)
  • 8: Nisko-vodonična obloga, za DC+ i AC

Prednosti Korišćenja EVB 50

• Visoka Žilavost: Izuzetna otpornost na udarce, čak i na niskim temperaturama.
• Nizak Sadržaj Vodonika: Smanjuje rizik od “hladnih pukotina” u zavaru, što je ključno za zahtevne konstrukcije.
• Odlična Mehanička Svojstva: Visoka čvrstoća i duktilnost.
• Stabilan i Miren Luk: Laka za rukovanje (uz pravilno sušenje).
• Kvalitetni Zavari: Daje glatke, čiste zavare sa lako uklonjivom šljakom.
• Primena u svim položajima: Svestranost u primeni na različitim konstrukcijama.
